1.1功能简介

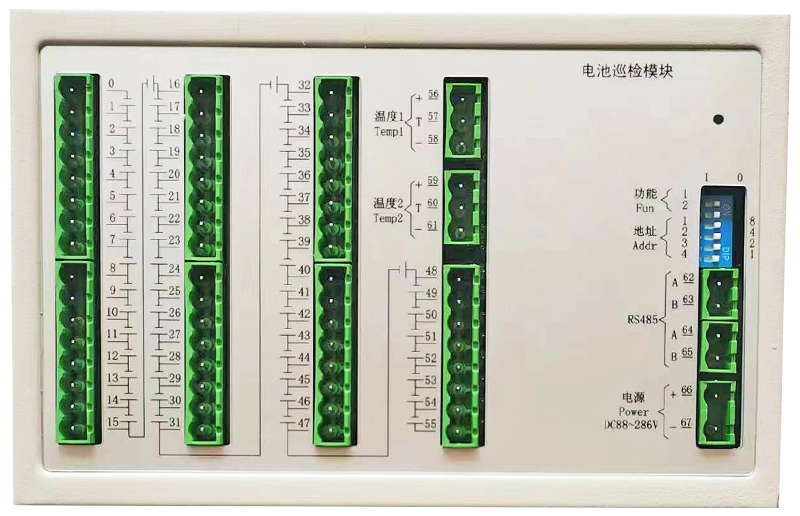

SD-DCXJ/55模块负责采集单体电池电压、电池组温度，并通过RS485接口将数据上传到监控主机。SD-DCXJ/55主要功能如下。

检测55节单体电池电压。

检测2个电池组温度。

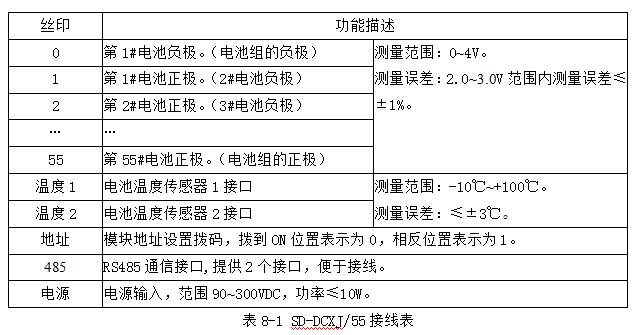

1.2装配图与接线表

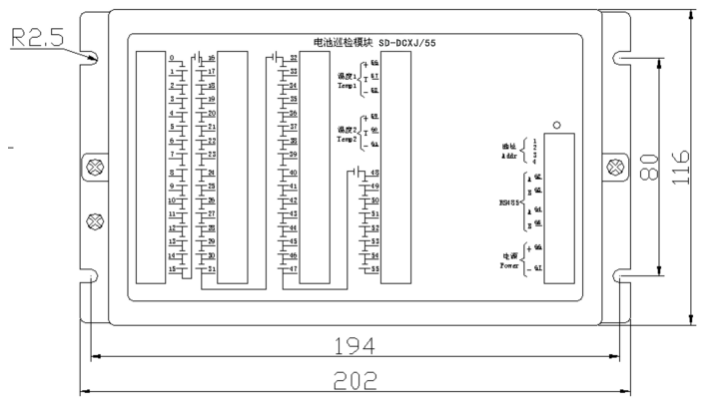

图8-1 SD-DCXJ/55装配图

1.3电池接线

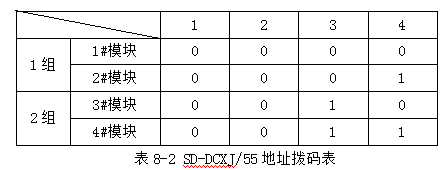

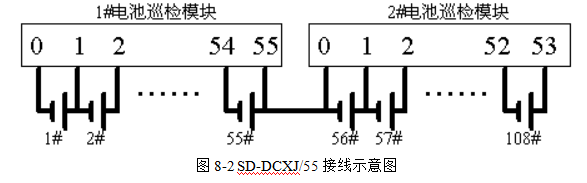

  每台SD-DCXJ/55模块能检测55节标称值为2V的电池电压。电池节数大于55节时，使用2台SD-DCXJ/55模块。图7-2为检测108节电池时SD-DCXJ/55接线示意图。图7-2为SD-DCXJ/55地址拨码表。

1.4 注意事项

在接通之前，还是有必要仔细确认接线，以防止危险。

温度传感器已经做好线，如果需要重新接线，一定要注意正确接线。

温度传感器接口信号线之间不能短路，不能与其他设备的温度信号连接。

有电池巡检模块时，温度传感器用在电池巡检模块上。
