产品概述:
SD-SGZM-I事故照明切换屏,是我公司依据《发电厂、变电所工程和继电保护试验仪表配置定额》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定及用户所提交直流自动切换的要求设计制造的产品。开关选用高分断小型断路器,保护了线路的短路和过载,为提高各种工作的质量、保障人身和设备的安全,提供了可靠保证。
交流部分:
•额定输入电压:三相220V/380V,频率50Hz两路输入互为备用。
•额定输出电压:220V/380Vo
•三相输入平衡时,输出不平衡度小于1%。
•三次谐波分量小于3%。
•输入变压器容量15KVA,在八小时工作制情况下,最大输出电流为3X22.8A。 •屏面设有6个单相插座,1个三相插座。
直流部分:
电源输入为交流380V.
•输出直流电压0~250V连续可调,分三路输出。
•整流装置容量5KVA,在8小时工作制情况下,最大输出电流20A。
•输出直流纹波系数K<1. 5凱

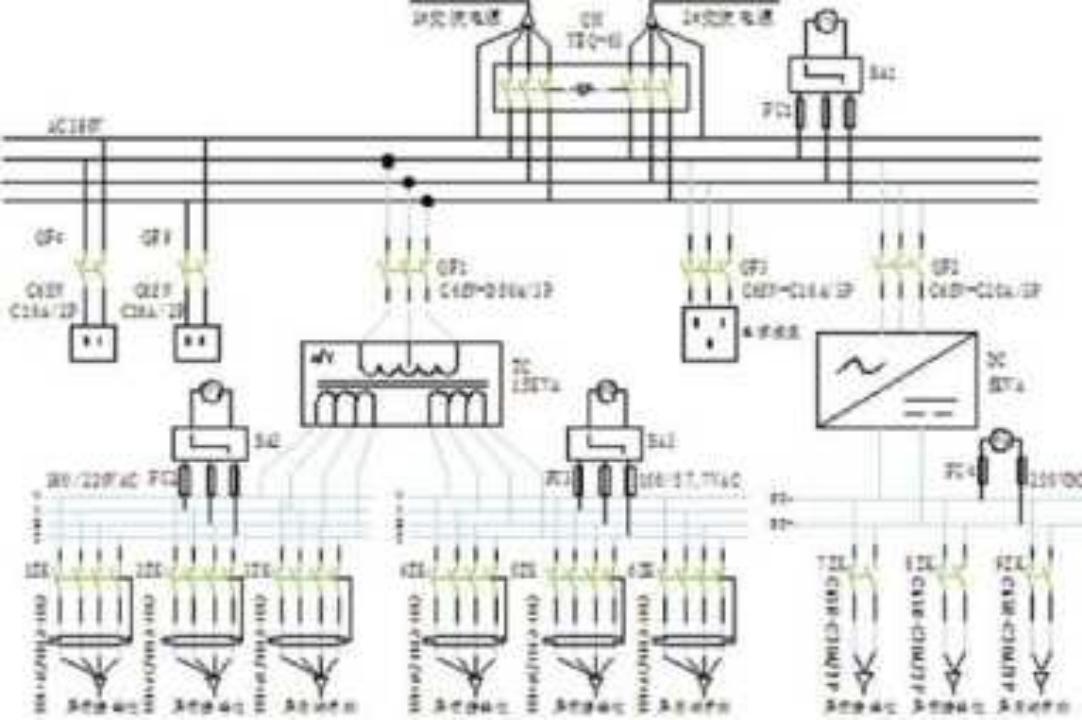

试验电源柜原理示意图
