第一章  概述

一、前言

我司开发的SD-ZHCL模块充分考虑到了电力系统应用的多样性，其数据采集单元采用了模块化设计思想，CPU处理单元采用高速运算芯片STM32系列，保证检测电池电压的快速性，而双协议使主机与底层模块可以自由组合。

二、模块主要特点

SD-ZHCL模块负责采集交流电压、电池电压、控母电压、合母电压、控母电流、电池电流、温度及开关量输入和开关量输出，并通过RS485接口将数据上传到监控主机。SD-ZHCL主要功能如下。

Ø 检测2路交流电压，可控制交流互投。

Ø 检测2路控母电压、2路电池电压、2路合母电压。

Ø 检测2路控母电流、2路电池电流。

Ø 检测2路电池温度。

Ø 8路开关量输出控制。

32路开关量输入状态检测。

三、技术指标

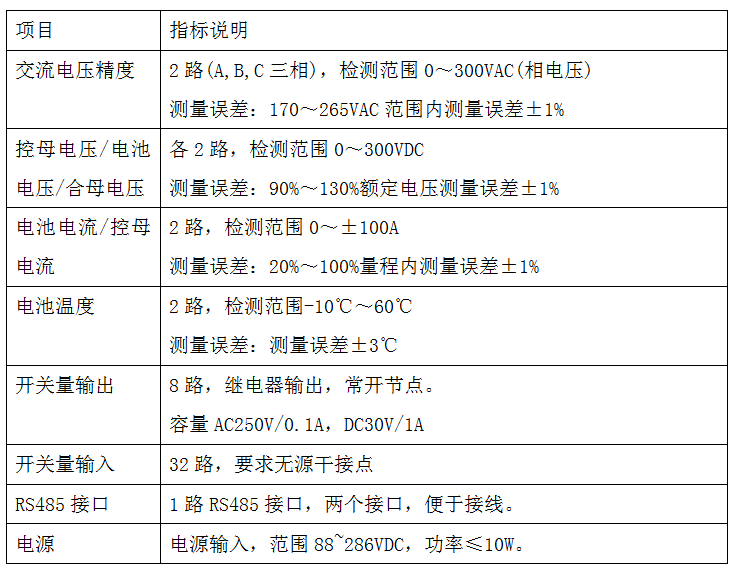

表 1-1 SD-ZHCL技术指标

第二章  模块构成及功能说明

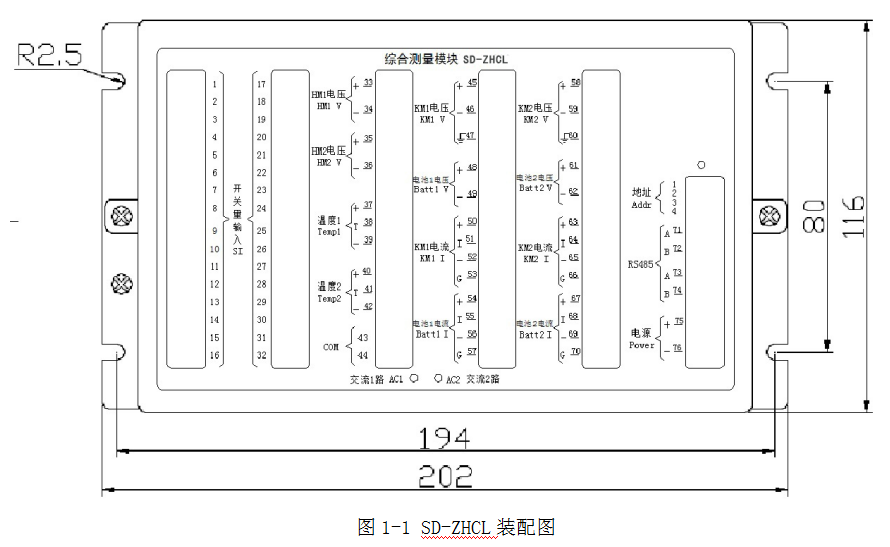

一、模块外观、外形尺寸及模块开孔图

注：尺寸：202*116*62.5mm 重量：1Kg

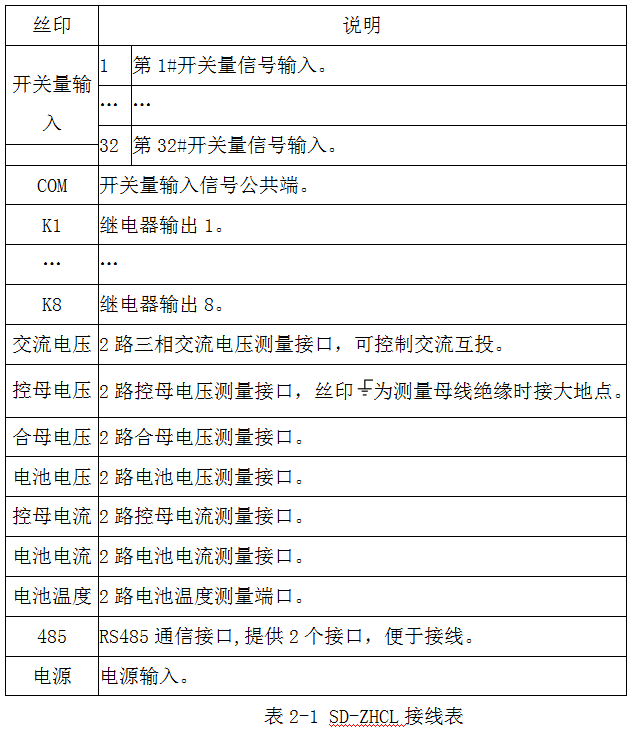

二、使用说明与接线表

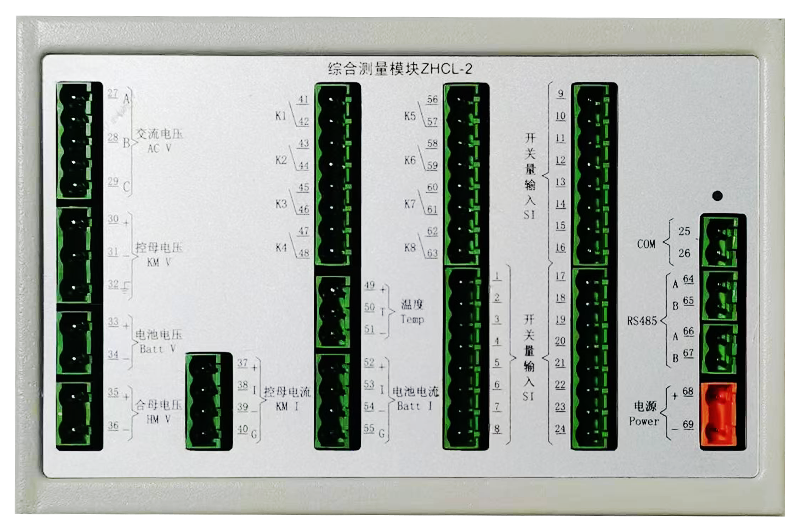

2.1、丝印图说明

2.2、电流传感器接线

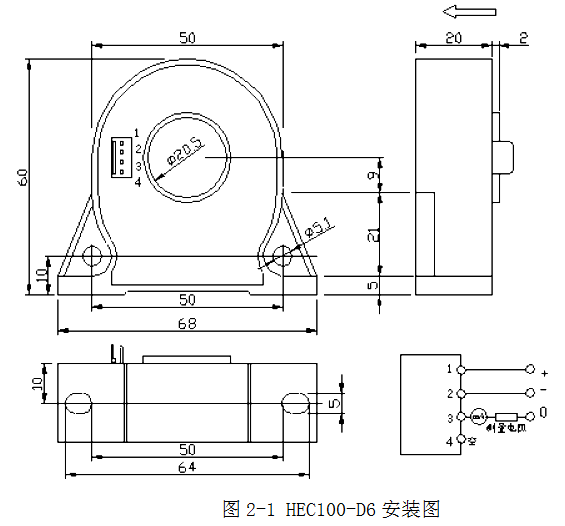

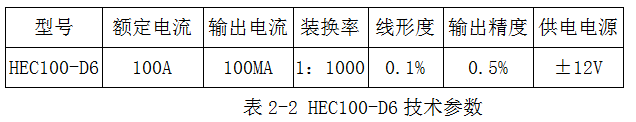

SD-ZHCL采用闭环型霍尔电流传感器进行电流采样，闭环型霍尔电流传感器具有良好的线性度及精度，低漂移，响应时间快、频带宽，原、副边之间高度绝缘。穿孔结构，无插入损耗，外壳符合UL94-V0标准。图2-1为常用的100A量程电流传感器HEC100-D6安装图。表2-2 为HEC100-D6技术参数。注：当需要使用输出电流为20mA的传感器时需要拆开机壳，将位号为B1H的拨码开关的四个拨码全部拨到左侧。

ZHCL-3 2.0采用三芯塑铜屏蔽护套软线连接到电流传感器，连接到电流传感器的3根线分别是：

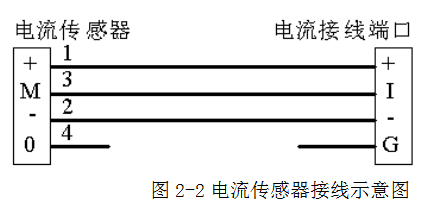

+12V、-12V、测量输出。图2-2为电流传感器接线示意图。

2.3、电池温度检测

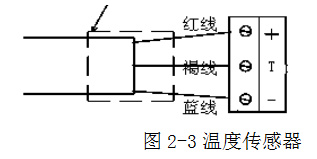

温度传感器为已做好的成品，使用时将温度传感器端子插到“温度”采样端口。图2-3为温度传感器示意图。

2.4开关量输入检测

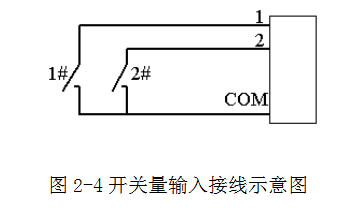

SD-ZHCL开关量输入检测使用光耦隔离检测技术。开关量输入节点要为无源节点。ZHCL-3 2.0标示有“开关量输入”的接线端子为开关量输入，标示有“COM”的接线端子为开关量输入的公共端。图2-4为开关量输入接线示意图。

2.5开关量输出

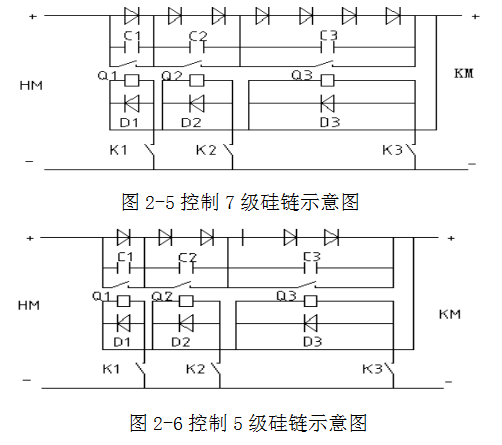

SD-ZHCL提供8个开关量输出，继电器结点容量AC250V/0.1A，DC30V/1A，建议节点容量不超过220VDC/50mA。8个开关量输出的分别标示为K1~K8。开关量输出定义由监控主机决定。其中K1、K2、K3可用于硅链控制。图2-5为控制7级硅链示意图，图2-6为控制5级硅链示意图。

2.6交流互投接线

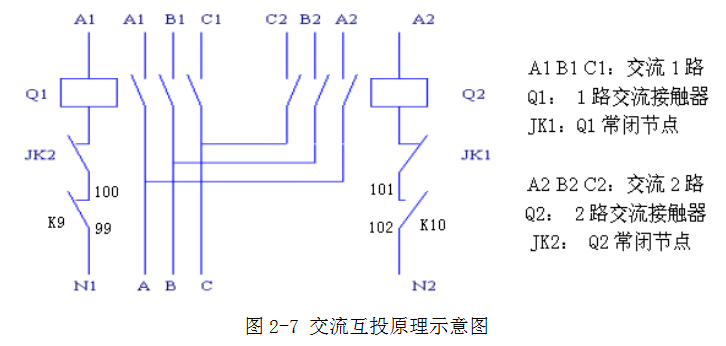

SD-ZHCL交流电压测量采用三相三线制的接线方式，交流电压不用经过其他转换，直接接入交流电压测量端口。在SD-ZHCL上印着 “交流1路” “交流2路” 标识的端口是交流电压测量接入端口。在综合测量模块SD-ZHCL上印着“K9” “K10”标识的端口是交流互投接线端口。图2-7 交流互投原理示意图。

交流上电时，K9、JK2是常闭节点，Q1线圈加上交流电，Q1吸合，交流1路投入工作，Q1吸合的同时，JK1断开，实现交流互锁。当交流1路出现异常时，K9断开，Q1线圈断电，Q1断开，交流1路切除，同时JK1吸合；经过4~6秒钟后，此时，如果交流2路正常，K10吸合，Q2线圈加上交流电，Q2吸合，交流2路投入工作，Q2吸合的同时，JK2断开。

第三章  环境要求及注意事项

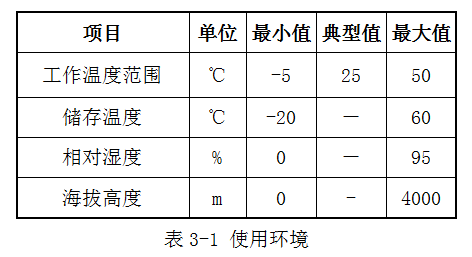

一、使用环境

二、注意事项

1、采集交流电压、直流电压，这些采集量信号强，容易产生干扰，走线要分别走线，不能与其他数据线混在一起。

2、尽管在设计时采取了防信号误接措施，但是在接通之前，还是有必要仔细确认接线，以防止危险。

3、系统中有其他绝缘测试设备或者进行设备耐压测试时，要将“控母电压”采样端子的与大地的连接断开。

4、在通电之前，仔细检查电流传感器接线，发现电流传感器温度高，应立即断开电源，检查接线。注意电流传感器原边电流方向。

5、电流传感器供电电源不能用做其他设备的供电电源。

6、温度传感器已经做好线，如果需要重新接线，一定要注意正确接线。温度传感器接口信号线之间不能短路，不能与其他设备的温度信号连接。

7、有电池巡检模块时，温度传感器用在电池巡检模块上。

8、485A与监控主机485A连接，485B与监控主机485B连接。

9、为防止交流电压测量值在交流告警点附近出现频繁告警，在判断时增加了5V的判断阈值。例如：设置交流过压告警值为420V，交流电压超过420V，监控报出交流异常告警，只有交流电压下降到415V以下时，交流异常告警才解除。
