产品介绍:
一、适用范围
GZDW系列直流电源系统主要由智能高频开关电源模块、中央监控单元、免维护蓄电池和馈电回路等构成,具有重量轻、体积小、效率高、无污染等诸多优点,是传统直流电源成套装置的理想换代产品。主要适用于中小型发电厂、水电站、各类变电站、开闭所和其它使用直流设备的领域,如石化、矿山、铁路、通讯、冶金、高层建筑等,作为高压开关分合闸、继电刨花、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。

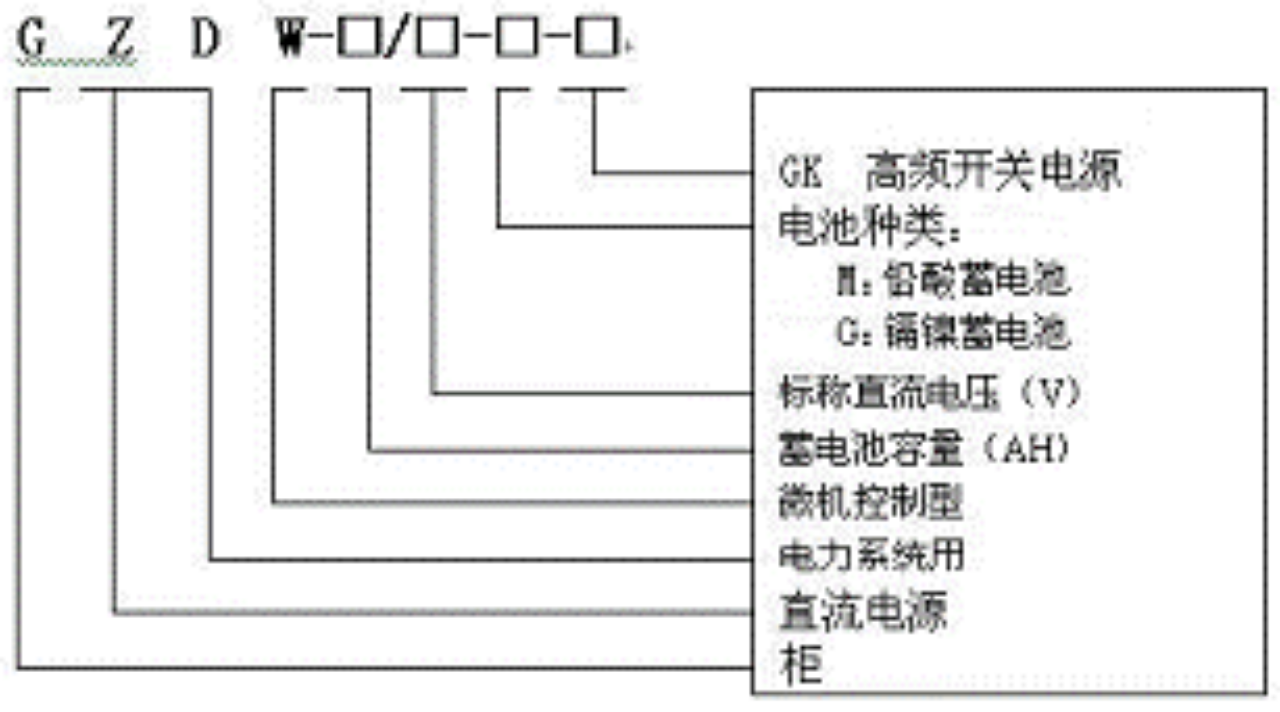

二、型号命名规则
如:GZDW—40AH/220V—M—GK表示额定电压为220V,蓄电池容量为40Ah,电池种类为铅酸蓄电池的高频开关电源一体柜系统。
三、系统特点
l两路交流输入,能自动实现切换,可靠性高,系统运行稳定;
l采用开关电源技术,输出纹波大大减小,有效的延长了电池的使用寿命;
l充电机与控制整流器采用相互独立的方式,故障时充电机与控制整流器可以相互替换;
l采用高品质,高性能的中央监控单元,能可靠的进行数据采集和信号处理等;
l高频开关电源采用N+1热备份,使得任意一个模块退出运行均不影响系统的正常运行,保证了整个系统的可靠性,可方便地满足各种系统的要求;
l当中央控制系统故障退出时,充电及整流模块能正常工作,确保供电系统能正常工作;
l通过中央监控系统实现蓄电池均充/浮充的自动转换;
l严格按照蓄电池充电曲线对蓄电池进行充电,避免过充和欠充现象,能有效延长电池的使用寿命;
l可根据环境温度及时调整充电电压,使电池保持在***充电状态;
l以特制的二极管整流模块替代传统硅链,确保降压单元的高可靠性;
l人机界面全中文显示,界面友好,直观形象,操作简便;
l人机界面具有进行参数设置、状态查询、开关机控制等功能;
l开放式接口设计,具有强大的通讯功能,可通过微机通讯接口实现“遥信、遥测、遥控、遥调”功能,可根据用户需要传递相应的实时数据和告警信息;
l可靠的防雷和电气绝缘措施,选配的绝缘监测装置能够实时监测系统绝缘情况,确保系统和人身安全。
l系统设计采用IEC(国际电工委员会),UL等国际标准,可靠性与安全性有充分保证;
四、环境条件
l安装地点:室内安装(也可装于箱变);
l环境温度:-15℃~+45℃,***日温差≤35℃;
l相对温度:日平均湿度不大于90%,月平均湿度不大于85%;
l海拔高度:安装地海拔高度不高于3000米;
l污染等级:≤3级,环境中无导电微粒,易爆尘埃;
l周围空气:无引起火灾,无腐蚀金属和破坏绝缘的气体,有良好的空气流动和散热条件;
l安装场所:应无剧烈振动和冲击,地震烈度不超过8度,装置的垂直倾斜度不超过5%;
五、输入参数
交流输入电压:380VAC±15%
频率:50 Hz±10%
功率因数:≥0.92
效率:≥94%
六、输出参数
系统类别:220V系统/110V系统
直流额定电压:220VDC/110VDC
输出电压范围:198~286VDC/99~143VDC
输出电流范围:10A~400A
蓄电池的额定容量:10~3000Ah
纹波系数:≤0.05%
稳压精度:≤±0.5%
稳流精度:≤±0.5%负载电流
负载调整率:≤±0.5%
电网调整率:≤±0.1%
电压上升时间:3~8秒
输出恒流范围:10%~100%额定电流
温度系数(1/℃):≤0.2‰
均流特性:充电模块间电流不均衡度≤±3%
噪声:≤45dB
